Technické údaje:
| Standardy | GB/T 17702 IEC61071 ISO9001 |
| Napětí | Až 1800 voltů DC |
| Rozsah výkonu | Až 10000 μf |
| Chlazení | Voda ochlazená / vzduch chlazená |
| Montáž | Horizontální / vertikální |
| Kryt | Hliník / nerezová ocel |
| Konstrukce případů | Izolovaný (mrtvý) / živý případ |
| Ochrana | Tlakový spínač |
| Teplota okolního vzduchu | -20/ 50 ℃ |
| Tolerance kapacitance | -5/ 10 % |
| Průtok vody | 6l/min |
| Max. Vstupní teplota vody | 30 ℃ |
| Max. teplota výstupu vody | 45 ℃ |
| Chladicí voda by měla být měkká voda bez nečistot a hodnota pH by měla být 6 až 9 | |
| Každý kondenzátor byl před odesláním mnohokrát testován: | |
| Test těsnění | bez úniku |
| Těsnění chladicí trubky | bez úniku |
| Test napětí mezi dvěma terminály | DC s 1,5krát hodnoceného napětí po dobu 10 sekund |
| Test napětí mezi terminálem a skořápkou | AC s 2krát hodnoceným napětím, minimální napětí 2 kV po dobu 1 minuty |
| Test kapacitance | -5- 10% |
| Tangens úhlu ztráty kondenzátoru (20 ℃) | Ztráta tangentní tang pod 0,0012 při 20 ℃ |
| Normální Uzavřeno | |
Dielektrický materiál: metalizovaný film (polypropylen, polyester)
Hliníkové pouzdro, příborník 2 mm, kryt a základna 3 mm. Živé nebo mrtvé případy na vyžádání.
Terminální materiál: měď
Izolační olej: řepkový olej pro DC kondenzátory (PCB, ekologické, netoxické biologicky rozložitelné)
Poloha montáže: Vertikální nebo vodorovná s náležitou podporou hmotnosti kondenzátoru.

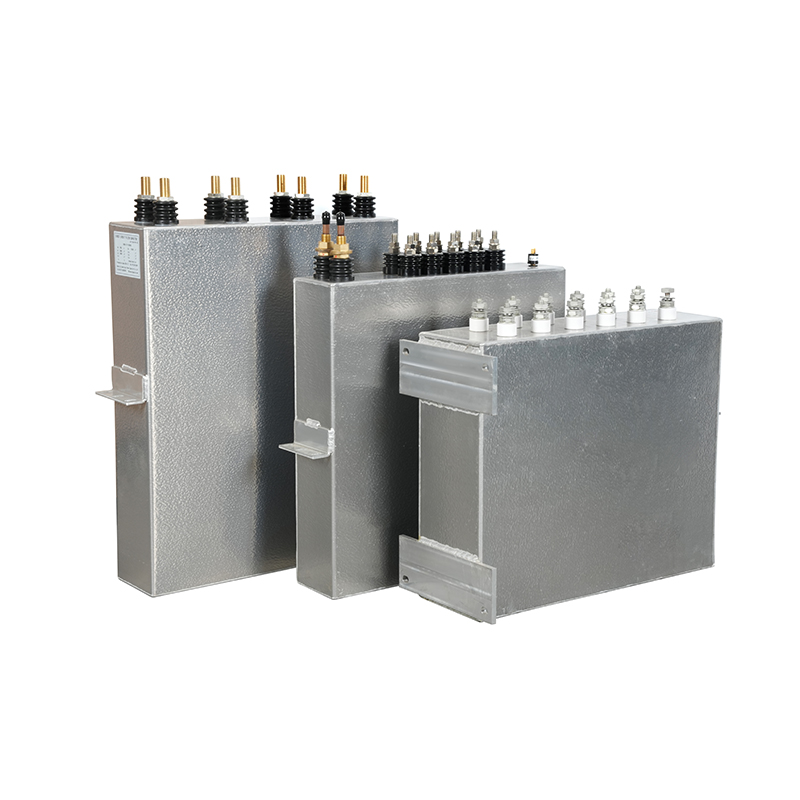

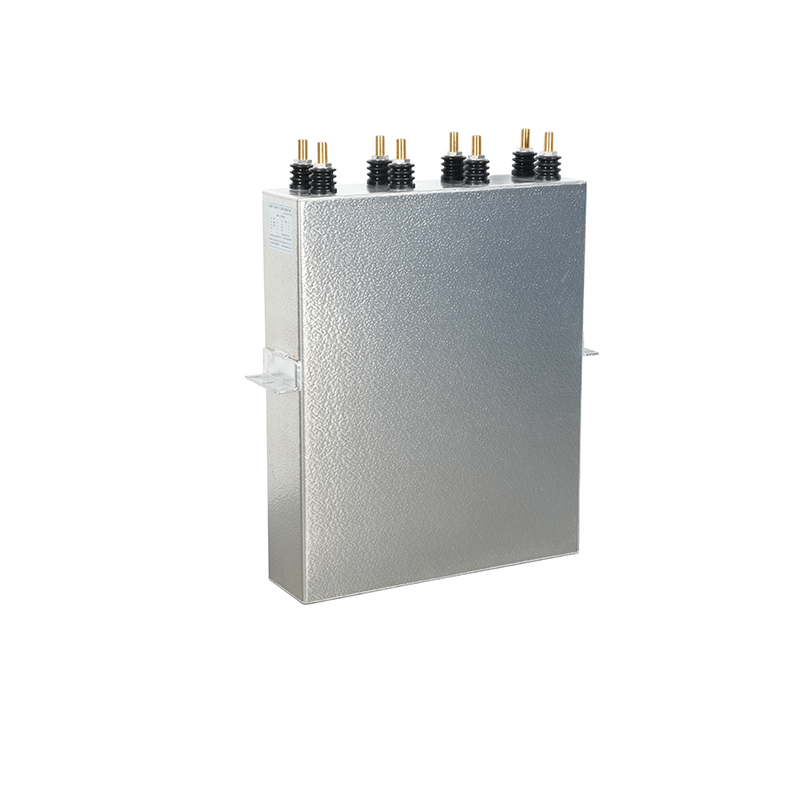

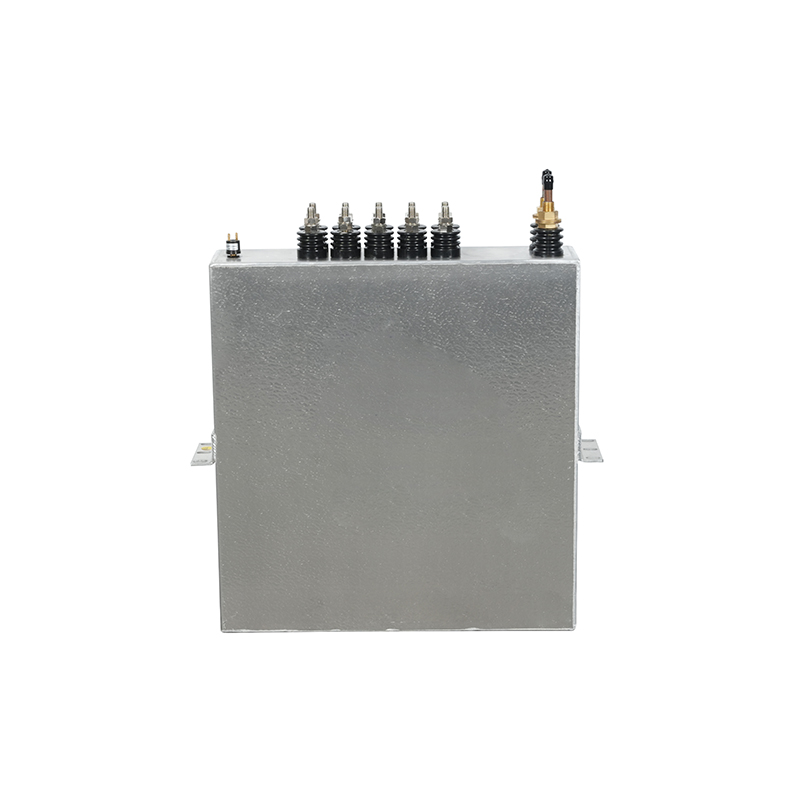

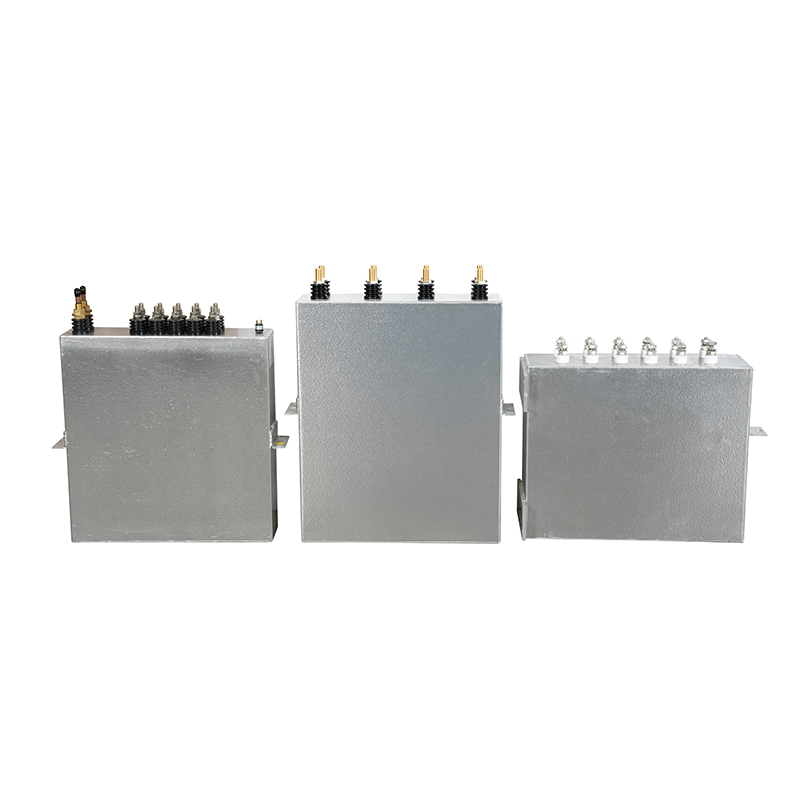

Kondenzátory filtru Antai Metal Film DC jsou navrženy tak, aby poskytovaly spolehlivé a efektivní filtrování pro aplikace napájení, je navrženo tak, aby odolalo drsným provozním podmínkám a naše kondenzátory nabízejí dobrou odolnost proti vibracím a nárazům.
Tyto kondenzátory jsou navrženy pro použití na dodávkách DC a jsou určeny k ochraně sítě před špičkovými hroty a přepětí napětí a pro odfiltrování AC zvlnění.
Kondenzátory řady DC jsou speciálně navrženy pro DC obvod. Kondenzátor má nízké ztráty a prvky jsou prováděny samoléčivým metalizovaným polypropylenovým filmem. Kondenzátory mají dobrý provozní proud a život.
Přepětí a nadproud:
Dlouhodobé přepětí: Méně než 1,1UN za méně než 4 hodiny do 24 hodin
Dlouhodobý nadproud: Méně než 1,3in (včetně harmonického proudu)
Krátkodobý nadproud: Méně než 1,5in za méně než 1 minutu
Další úvahy
Podmínky skladování: Pokud se nepoužívají, měly by být kondenzátory skladovány v suchém a čistém prostředí s teplotním rozsahem -40 ° C až 85 ° C (40 ° F až 185 ° F).
Antai nabízí přizpůsobitelná řešení pro splnění konkrétních požadavků zákazníka, včetně:
Vlastní hodnoty kapacitance
Hodnocení napětí
Rozměry případů
Konfigurace terminálu
