Komplexní průvodce filmovými kondenzátory DC: výběr, aplikace a výhody

Porozumění filmovým kondenzátorům DC a jejich základní funkce

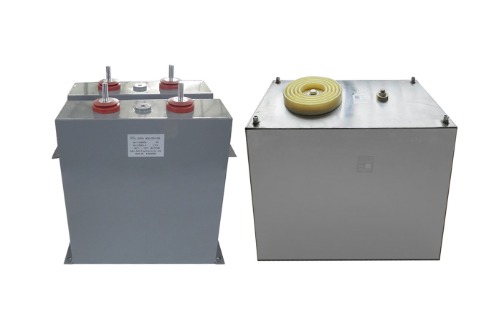

DC filmové kondenzátory představují kritickou kategorii pasivních elektronických komponent speciálně vytvořených pro použití v obvodech přímého proudu (DC). Na rozdíl od jejich elektrolytických protějšků používají tyto kondenzátory tenký plastový film jako svůj dielektrický materiál, který je pečlivě metalizován nebo vybaven elektrodami fólie. Tato základní konstrukce je zdrojem jejich renomované stability, spolehlivosti a vynikajících elektrických charakteristik. Jsou nepostradatelné v obrovské řadě aplikací, od filtrování a potlačení hluku po ukládání energie a snubberské obvody. Termín DC filmový kondenzátor Manufactory Znamená specializované výrobní zařízení věnované přesnému inženýrství a výrobě těchto komponent a zaměřuje se na přísnou kontrolu kvality, aby splňoval náročné požadavky moderní elektroniky. Pochopení vnitřních vlastností těchto kondenzátorů je prvním krokem k využití jejich plného potenciálu v jakémkoli designu.

Klíčové elektrické vlastnosti

Výkon kondenzátoru filmu DC je definován několika klíčovými elektrickými vlastnostmi, které inženýři musí během výběrového procesu pečlivě zvážit. Tyto parametry přímo ovlivňují to, jak se kondenzátor bude chovat v obvodu a zda bude vykonávat svou zamýšlenou funkci efektivně po celou dobu provozu.

• Hodnota kapacitance a tolerance: To ukazuje na množství elektrické energie, kterou může kondenzátor uložit. Filmové kondenzátory jsou k dispozici v široké škále hodnot, obvykle od picofarads (PF) až po mikrofarady (μF). Tolerance specifikuje přípustnou odchylku od uvedené nominální kapacitní hodnoty, která je často těsná pro typy filmů (např. ± 1%, ± 5%).
• Jmenovité napětí (DC pracovní napětí): Toto je maximální kontinuální stejnosměrné napětí, které lze aplikovat na kondenzátor bez riskování poruchy. Je zásadní vybrat kondenzátor s hodnocením napětí, které přesahuje maximální očekávané napětí v obvodu, včetně jakýchkoli přechodů nebo hrotů, aby se zajistila dlouhodobá spolehlivost.
• Faktor rozptylu (DF) nebo TAN A: Tento parametr měří vlastní ztrátu energie uvnitř kondenzátoru. Nižší faktor disipace je vždy žádoucí, protože naznačuje vyšší účinnost a méně samohry, což je zvláště důležité u vysokofrekvenčních nebo vysoce výkonných aplikací.
• Izolační odpor (IR): To měří odpor dielektrického materiálu na únik proudu. Vysoká izolační odolnost je charakteristickým znakem kvalitních filmových kondenzátorů a zajišťuje minimální ztrátu energie únikem v průběhu času.
• Ekvivalentní odpor řady (ESR): Přestože je ESR obvykle velmi nízká ve filmových kondenzátorech, je efektivní odpor v sérii s kondenzátorem, který odpovídá za všechny ztráty. Nízká ESR je kritická pro aplikace zahrnující vysoce zvlněné proudy, například při přepínání napájecích zdrojů.

Výběr správného DC filmového kondenzátoru pro váš projekt

Výběr optimálního DC filmového kondenzátoru je nuanční proces, který přesahuje jednoduše odpovídající hodnocení kapacity a napětí. Zahrnuje hluboké porozumění prostředí aplikace, elektrickým napětím a očekáváním výkonu. Neschopnost ve výběru může vést k předčasnému selhání, poruchu obvodu nebo neefektivní provoz. Proto je vyžadován systematický přístup, který zváží výhody a omezení různých dielektrických filmů proti specifickým požadavkům projektu. Tato část vás provede kritickými faktory rozhodování a pomůže vám s jistotou navigovat proces výběru a zajistit, aby komponenta, kterou si vyberete, nejen vyhovuje schématu, ale také vyniká v jeho reálném provozu.

Porovnání běžných typů dielektrických filmů

Typ plastového filmu používaného jako dielektriku je primárním rozlišováním mezi různými filmovými kondenzátory DC. Každý materiál nabízí jedinečnou sadu kompromisů mezi náklady, velikostí, elektrickými vlastnostmi a stabilitou teploty. Následující tabulka poskytuje srovnávací přehled nejčastějších dielektrických filmů používaných v oboru. Toto srovnání je nezbytné pro informovanou volbu, protože diektrikum diktuje základní chování kondenzátoru.

Níže uvedená tabulka nastiňuje klíčové rozdíly mezi filmy polyesteru (PET), polypropylenu (PP), polyethylen naftalát (PEN) a polyfenylenovým sulfidem (PPS). Například, zatímco polyester nabízí dobrou rovnováhu nákladů a výkonu pro obecné DC aplikace, polypropylen je lepší pro vysokofrekvenční a vysoce výkonné využití díky svému extrémně nízkému faktoru rozptylu. Naopak polyethylen naftalát poskytuje lepší teplotní stabilitu než polyester, což je vhodné pro náročnější prostředí.

Toto podrobné srovnání ukazuje, že neexistuje žádný jediný „nejlepší“ dielektriku; Volba je zcela závislá na aplikaci. Pochopení těchto materiálních vlastností je základním aspektem práce provedené při každém renomovaném DC filmový kondenzátor Manufactory , kde se zaměřuje na porovnání správného materiálu s potřebami klienta.

Environmentální a operační úvahy

Kromě elektrických specifikací hraje fyzické provozní prostředí klíčovou roli v dlouhověkosti a spolehlivosti DC filmového kondenzátoru. Je třeba pečlivě vyhodnotit faktory, jako je teplota okolního, vlhkost, mechanický napětí a pájecí podmínky.

• Teplotní rozsah: Každý kondenzátor je hodnocen pro konkrétní provozní teplotní rozsah. Je nezbytné zajistit, aby tento rozsah zahrnoval jak provozní teplotu v ustáleném stavu, tak potenciální tepelné hroty v rámci zařízení. Dlouhodobé vystavení teplotám nad rámec hodnocení drasticky zkrátí život součásti.
• Vlhkost a drsná prostředí:
• Pro aplikace vystavené vysoké vlhkosti nebo korozivní atmosféře jsou nutné, aby se zabránilo vnikání vlhkosti, což může degradovat dielektrické vlastnosti a vedou k katastrofickému selhání, kondenzátory a vedou k katastrofickému selhání.
• Mechanická robustnost: Konstrukce kondenzátoru musí vydržet mechanické vibrace a šoky spojené s jeho aplikací. Například kondenzátory v automobilových nebo leteckých systémech vyžadují speciálně navržené potenciální zákazníky a vnitřní konstrukci, aby se zabránilo rozbití.
• Požadavky na hořlavost: V bezpečnostních kritických aplikacích možná budou muset kondenzátory dodržovat specifické hodnocení hořlavosti (např. UL 94 V-0), aby se zabránilo šíření požáru v případě selhání složky.

Řešení těchto úvah předem je zásadní pro Jak vybrat kondenzátor filmu DC Link Pro dlouhodobé spolehlivosti zajišťuje, že vybraná komponenta bude fungovat trvale během očekávané životnosti konečného produktu.

Primární aplikace a případy použití v moderní elektronice

Unikátní kombinace vlastností nabízených filmovými kondenzátory DC z nich z nich dělá součást volby v rozmanitém spektru elektronických systémů. Jejich schopnost zvládnout vysoké napětí, vykazovat nízké ztráty a udržovat stabilitu za různých podmínek odemkne funkce, které je obtížné dosáhnout s jinými technologiemi kondenzátoru. Od přeměny a kontroly síly po přesné zpracování signálů tyto kondenzátory tiše umožňují technologický pokrok napříč průmyslovými odvětvími. Tato část se ponoří do nejvýznamnějších oblastí aplikací a ilustruje, proč je hluboké porozumění těmto použití zásadní pro každého designéra nebo specialistu na zadávání veřejných zakázek pracující s a DC filmový kondenzátor Manufactory .

Systémy napájení a konverze

Snad nejrozsáhlejší oblast aplikace pro DC filmové kondenzátory je v rámci Power Electronics. Jsou to základní komponenty v napájecích zdrojích s přepínačem (SMPS), střídače, převaděči a motorové jednotky. V těchto systémech provádějí několik kritických funkcí, které jsou nezbytné pro efektivní a stabilní provoz.

• DC-Link CAPAITORS: Ve střídačkách a převaděčích, které mění DC na AC nebo na jiné stejnosměrné napětí, je kondenzátor DC-Link umístěn mezi usměrňovačem a stádiem střídače. Jeho primární úlohou je stabilizovat napětí DC sběrnice absorbováním a dodávkou vysokých zvlněných proudů, čímž se minimalizuje fluktuace napětí. Jedná se o náročnou aplikaci, která vyžaduje kondenzátory s nízkým ESR a ESL, aby zvládli vysoké zvlněné proudy bez nadměrného vytápění.
• Vstup/výstupní filtrování: Filmové kondenzátory se používají jak na vstupních, tak výstupních fázích napájecích zdrojů k odfiltrování elektromagnetického rušení (EMI) a vysokofrekvenčního šumu. Tím je zajištěno soulad s předpisy elektromagnetické kompatibility (EMC) a poskytuje čistou energii citlivým downstream komponentám.
• Obvody snubber: Snubber kondenzátory, které se používají napříč přepínacími zařízeními, jako jsou IGBT a MOSFETS, chrání tyto polovodiče omezením rychlosti nárůstu napětí (DV/DT) a potlačování hrotů napětí, ke kterým dochází během přepínačů. Tato aplikace vyžaduje kondenzátory s vynikajícími samoléčivými vlastnostmi a schopností manipulace s vysokým manipulací s pulzem.

Výběrový proces pro Aplikace pro kondenzátory filmu s vysokým napětím V energetické elektronice je obzvláště přísná a zaměřuje se na sílu pulsu, manipulaci s proudem RMS a tepelné řízení, aby byla zajištěna neochvějná spolehlivost v kritické infrastruktuře.

Pokročilé a specializované aplikace

Kromě mainstreamové výkonové elektroniky umožňují vynikající vlastnosti filmových kondenzátorů jejich použití v několika pokročilých a specializovaných polích, kde nelze výkon ohrozit.

Systémy obnovitelné energie

Ve střídačkách solární fotovoltaické (PV) a převodníky větrných turbín se v obvodu DC-link používají filmové kondenzátory DC. Musí spolupracovat po celá desetiletí pod kolísající úrovní výkonu a často v náročných podmínkách prostředí. Díky jejich dlouhému životu a stabilitě z nich činí perfektní vhodnost pro tyto aplikace zelené energie, kde údržba a výměna jsou nákladné a nežádoucí.

Elektrická a hybridní vozidla (EV/HEV)

Pohorky elektrických vozidel se silně spoléhají na vysoce výkonné filmové kondenzátory DC. Používají se v hlavních trakčních střídačkách, které řídí motory, v palubních nabíjecích a v DC-DC měničů. Zde musí vykazovat výjimečný výkon v prostředí s vysokou teplotou Hood a mít mechanickou integritu, aby vydržela konstantní vibrace. Toto je klíčová oblast, kde otázka filmový kondenzátor vs keramický kondenzátor pro vysokou frekvenci je urovnán ve prospěch typů filmů kvůli jejich vyšší stabilitě kapacitance a manipulace s napětí.

Pulzní síla a lékařské vybavení

Aplikace, jako jsou defibrilátory, MRI stroje a laserové systémy, vyžadují kondenzátory, které mohou v extrémně krátké době vypouštět velmi velké množství energie. Specializované filmové kondenzátory DC, často s metalizovanými elektrodami, jsou navrženy tak, aby uspokojily tyto intenzivní požadavky na pulzní výboj bezpečně a opakovaně.

Výhody oproti alternativním kondenzátorovým technologiím

Při navrhování obvodu mají inženýři na výběr mezi několika technologiemi kondenzátoru, především keramické, elektrolytické (hliník a tantalum) a filmem. Každý z nich má své místo, ale filmové kondenzátory DC nabízejí přesvědčivou sadu výhod, díky nimž je v mnoha scénářích preferované řešení. Porozumění těmto výhodám je klíčem k ocenění jejich hodnotového návrhu a ospravedlňuje jejich specifikaci v návrzích, kde je prvořadá výkonnost, dlouhověkost a bezpečnost. Tato srovnávací analýza zdůrazní, proč filmové kondenzátory často překonávají své alternativy a poskytují jasnější důvod pro jejich výběr.

Film vs. keramické kondenzátory (MLCC)

Vícevrstvé keramické kondenzátory (MLCC) jsou oblíbené pro jejich malou velikost a vynikající vysokofrekvenční odezvu. Pro mnoho aplikací DC však mají filmové kondenzátory odlišné výhody, zejména pokud jde o to filmový kondenzátor vs keramický kondenzátor pro vysokou frekvenci Aplikace napájení.

• Stabilita kapacitance: Keramické kondenzátory, zejména ty, které jsou vyrobeny s dielektrikou třídy 2 (jako X7R, X5R), vykazují významnou změnu kapacitance s aplikovaným napětím a teplotou DC. Filmové kondenzátory, zejména polypropylen, nabízejí pozoruhodně stabilní hodnoty kapacitance za měnících se elektrických a prostředí, což je rozhodující pro načasování, filtrování a rezonanční obvody.
• Manipulace s napětí: Zatímco vysokopěťové MLCC existují, filmové kondenzátory jsou obecně snadněji dostupné a nákladově efektivnější pro vysokopěťové DC aplikace (např. Nad 500 V). Rovněž netrpí mikrofonickými a piezoelektrickými účinky, které trápí keramické kondenzátory.
• Režim spolehlivosti a selhání: Filmové kondenzátory jsou známé svou „samoléčivou“ vlastností, kde se lokalizovaný dielektrický rozpad odpařuje okolní metalizaci, izoluje poruchu a umožňuje kondenzátoru pokračovat v fungování. Keramické kondenzátory mohou selhat zkrat, což může být pro obvod katastrofické.

Film vs. elektrolytické kondenzátory

Hliníkové elektrolytické kondenzátory jsou často vybírány pro jejich vysokou kapacitu na objem a efektivitu nákladové efektivity. Nicméně filmové kondenzátory je překonávají v několika klíčových oblastech, což odůvodňuje jejich použití ve náročnějších aplikacích.

• Dlouhověkost a život: Elektrolytické kondenzátory mají omezenou životnost, často kvantifikované za tisíce hodin, protože jejich elektrolyt postupně vyschne. Filmové kondenzátory, které nemají kapalný elektrolyt, se mohou pochlubit výjimečně dlouhým provozním životem, obvykle přesahující 100 000 hodin a nepodléhají mechanismům opotřebení stejným způsobem.
• Elektrický výkon: Filmové kondenzátory mají mnohem nižší ekvivalentní odpor série (ESR) a nižší faktor disipace v širokém frekvenčním rozsahu. Díky tomu jsou nesmírně efektivnější v aplikacích s vysokými zvlněnými proudy, snižují tvorbu tepla a zlepšují celkovou účinnost systému.
• Polarita a spolehlivost: Elektrolytické kondenzátory jsou polarizovány, což znamená, že musí být spojeny se správnou DC polaritou nebo selhají. Filmové kondenzátory jsou nepolarizované, zjednodušující instalaci a eliminace rizika nesprávného selhání polarizace. Kromě toho je robustní konstrukce filmových kondenzátorů méně náchylná k šoku a vibracím.

Tato analýza zdůrazňuje, proč pro Kondenzátor Power Film DC DC Požadavky, například v průmyslové automatizaci nebo infrastruktuře obnovitelné energie, je filmová technologie jednoznačnou volbou oproti elektrolytice.

Zajištění spolehlivosti a dlouhodobého výkonu

Zadání vysoce kvalitního DC filmového kondenzátoru je pouze součástí rovnice pro úspěšný design. Zajištění jeho spolehlivosti nad zamýšlenou životností produktu vyžaduje pečlivou pozornost při odměňování, instalaci a provozních podmínkách. Inherentní robustnost filmových kondenzátorů může být ohrožena nesprávným použitím, což vede k selhání pole, kterým bylo možné snadno zabránit. Tato část nastiňuje osvědčené postupy a klíčové úvahy pro maximalizaci výkonu a dlouhověkosti těchto komponent v elektronických systémech. Dodržování těchto pokynů je praxe prosazovaná každým renomovaným DC filmový kondenzátor Manufactory a je nezbytný pro budování odolných a důvěryhodných produktů.

Kritická praxe napětí a teploty

Derating je praxe provozování komponenty pod její maximální jmenovitou limity, aby se zvýšila spolehlivost a prodloužila jeho životnost. U DC filmových kondenzátorů jsou dva nejkritičtější parametry derace napětí a teplota.

• Detaring napětí: Je to standardní a vysoce doporučená praxe, která aplikuje faktor snižování nejméně 20% na napětí DC kondenzátoru. Například kondenzátor ohodnocený pro 100 V DC by neměl být v aplikaci podroben nepřetržitému napětí nad 80V. Tato marže představuje přechodné napětí, hroty a dlouhodobé dielektrické opotřebení, což výrazně snižuje pravděpodobnost dielektrického rozpadu.
• Devorace teploty: Podobně by měl být kondenzátor provozován při teplotě výrazně pod maximální hodnocenou teplotou. Udržování teploty jádra kondenzátoru (což je okolní teplota plus vnitřní zahřívání z zvlněného proudu) nejméně 10-20 ° C pod maximálním hodnocením může dramaticky zvýšit jeho provozní životnost. Zpravidla se za každých 10 ° C snížení provozní teploty přibližně zdvojnásobí délka života filmového kondenzátoru.

Porozumění a implementace Jak otestovat a DC filmový kondenzátor za selhání je součástí robustního procesu zajištění kvality, ale prevence selhání prostřednictvím obezřetného snižování je mnohem účinnější strategií.

Doporučení pro manipulaci, skladování a pájení

Procesy fyzické manipulace a montáže mohou také ovlivnit výkon filmových kondenzátorů. Podle pokynů výrobce je prvořadé.

• Mechanické napětí: Vyvarujte se podrobení těla kondenzátoru a zejména vedení k nadměrnému ohybu nebo mechanickému stresu. U radiálních olověných kondenzátorů by se vodiče neměly ohýbat blíže než zadaná vzdálenost (např. 3-5 mm) od zapouzdření, aby se zabránilo poškození vnitřního kontaktu.
• Podmínky skladování: Filmové kondenzátory by měly být uloženy v chladném a suchém prostředí. I když jsou méně hygroskopické než MLCC, prodloužené vystavení vysoké vlhkosti je stále nežádoucí. U zařízení na povrchu je důležité dodržovat pokyny pro úroveň citlivosti vlhkosti výrobce (MSL), aby se zabránilo „popcorning“ během pájení reflow.
• Pájecí profily: Přidržujte přísně do doporučených profilů pájení a časových profilů uvedených v datovém listu výrobce. Nadměrné teplo během vlny nebo zpětného pájení může poškodit vnitřní strukturu a roztavit dielektriku plastového filmu, trvale degradovat výkon kondenzátoru.
