Komplexní průvodce po kondenzátorech chlazení vody: Zvyšování výkonu a dlouhověkosti

Pochopení základu kondenzátorů chlazené vody

Kondenzátory chlazení vody představují kritický pokrok v řízení tepelné energie v rámci vysoce výkonných elektronických a elektrických systémů. Na rozdíl od jejich protějšků chlazených vzduchem využívají tyto specializované komponenty vynikající vlastnosti přenosu tepla vody k rozptylu nadměrného tepla, čímž udržují optimální provozní teploty a zajišťují bezkonkurenční spolehlivost a výkon v náročných aplikacích.

Co přesně je kondenzátor chlazeného vodou?

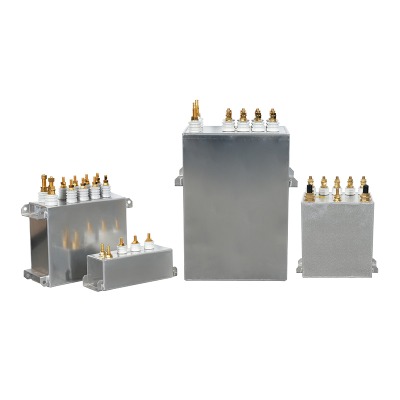

Kondenzátor chlazeného vodou je pasivní elektronická komponenta určená k ukládání a uvolňování elektrické energie, integrovaná s vnitřním chladicím mechanismem, který cirkuluje vodu, aby odstranil teplo generované během jeho provozu. Tento návrh je prvořadý v aplikacích, kde vysoká zvlněná proudy a cykly rychlého vybírání náboje vytvářejí významné tepelné zatížení, které, pokud ponecháno nezaškrtnuté, mohou degradovat dielektrické materiály, zvýšit ekvivalentní odolnost řady (ESR) a nakonec vést k předčasnému selhání. Základní princip závisí na skutečnosti, že voda má ve srovnání se vzduchem mnohem vyšší specifickou tepelnou kapacitu a tepelnou vodivost, což jí umožňuje vstřebávat a odnést teplo mnohem efektivněji.

Konstrukce obvykle zahrnuje kovový kryt, často měď nebo hliník, který obsahuje kondenzátorový prvek (kombinace elektrod a dielektriku). Toto pouzdro je navrženo s vnitřním labyrintem nebo kanály, které umožňují proudění chladicí kapaliny v těsné blízkosti částí generujících tepla. Porty vstupů a výstupů jsou namontovány pro připojení k externímu chladicímu systému. Celá tato sestava je hermeticky utěsněna, aby se zabránilo úniku chladicí kapaliny do prvku kondenzátoru nebo naopak. Výběr chladicí kapaliny se může lišit; Zatímco deionizovaná voda je běžná díky svým vynikajícím tepelným vlastnostem a nízkou elektrickou vodivostí, směsi s glykolem nebo jinými inhibitory se někdy používají k zabránění zmrazení nebo korozi.

Kritická role chlazení ve funkci kondenzátoru

Teplo je primárním nepřítelem jakéhokoli kondenzátoru. Životnost kondenzátoru je nepřímo úměrná jeho provozní teplotě; Pro každých 10 ° C nad jeho hodnocenou teplotou je provozní život obvykle na polovinu. Tento arrhenius zákon o selhání podtrhuje význam efektivního tepelného řízení. V kondenzátorech chlazených vodou aktivní systém chlazení přímo počítá tuto tepelnou degradaci. Udržováním teploty jádra v rámci bezpečných limitů mohou tyto kondenzátory:

• Udržujte vyšší hodnocení proudu zvlnění bez snižování.
• Udržujte stabilní kapacitu a hodnoty ESR po delší dobu.
• Spolehlivě působí v prostředí s vysokým ambientem.
• Dosáhněte výrazně delší životnost ve srovnání s podobně hodnocenými vzduchem chlazenými jednotkami.

Díky tomu jsou nezbytnými ve scénářích, kde selhání není možnost a kde jsou metody pasivního chlazení prostě nedostatečné.

Klíčové výhody implementace chlazení vody v kapacitních systémech

Integrace technologie chlazení vody do kondenzátorů přináší množství výhod, které se přímo překládají na vylepšení na úrovni systému. Tyto výhody jsou nejvýraznější v aplikacích s vysokou hustotou výkonu, kde je prostor omezen a účinnost je prvořadá.

Vynikající tepelné řízení a hustota energie

Nejvýznamnější výhodou je dramatické zlepšení rozptylu tepla. Tepelná vodivost vody je přibližně 25krát vyšší než u vzduchu a její specifická tepelná kapacita je asi čtyřikrát větší. To znamená, že systém chlazení vody může odstranit stejné množství tepla s mnohem menším objemovým průtokem a nižším zvýšením teploty samotného chladicí kapaliny. V důsledku toho Kondenzátor chlazeného vodou Pro střídač s vysokým výkonem Systémy mohou být navrženy tak, aby byly kompaktnější při manipulaci se stejným výkonem, nebo zvládnou výrazně vyšší výkon ve stejném tvarovém faktoru. To vede k celkovému zvýšení hustoty výkonu celého systému, což je klíčový faktor moderní elektroniky, jako jsou střídače obnovitelné energie a průmyslové motorové jednotky.

Zvýšená spolehlivost a provozní životnost

Trvalým udržováním nižších provozních teplot zažívají kondenzátory chlazení vody menší tepelné napětí. Elektrochemické procesy, které vedou k odpařování elektrolytu a postupné degradaci dielektriku, se značně zpomalí. To má za následek pomalejší drift klíčových parametrů, jako je kapacita a ESR v průběhu času. Například, pokud standardní kondenzátor může vidět 20% ztrátu kapacitance po 10 000 hodinách při 85 ° C, může voda chlazený ekvivalent provozovat při 55 ° C pouze 5% ztrátu po stejné délce, účinně zdvojnásobit nebo dokonce ztrojnásobit životnost komponenty a snížit celkovou nákladů na vlastnictví.

Výběr správného kondenzátoru chlazení vody pro vaši aplikaci

Výběr vhodného kondenzátoru chlazení vody je nuanční proces, který vyžaduje pečlivé zvážení elektrických, tepelných a mechanických parametrů. Neschopnost ve výběru může vést k nedostatečnému výkonu nebo selhání systému.

Kritické elektrické parametry

Primární elektrické specifikace zůstávají kapacitance (µF), napěťové hodnocení (VDC) a zvlněný proud (ramena). S chlazením je však schopnost zvlnění proudu velmi vylepšena. Je nezbytné konzultovat datové listy výrobce, abyste pochopili hodnocení zvlněného proudu při různých průtocích a teplotách chladicí kapaliny. The Kondenzátor chlazené vody s nízkým ESR je zvláště vyhledáván pro aplikace, jako jsou frekvenční převodníky a indukční vytápění, protože nízký ESR minimalizuje vnitřní tvorbu tepla (ztráty I²R), což usnadňuje práci chladicího systému a zvyšuje celkovou účinnost. Kromě toho musí být hodnota kapacitance stabilní v zamýšleném rozsahu frekvence a teploty aplikace.

Tepelné a mechanické úvahy

Tepelný odpor z jádra kondenzátoru na chladicí kapalinu (RTH) je klíčovou postavou zásluh. Nižší RTH označuje účinnější design, který efektivněji přenáší teplo do chladicí kapaliny. Tento parametr závisí na vnitřní konstrukci, použitém materiálech a průtoku chladicí kapaliny. Požadovaný průtok a pokles tlaku napříč kondenzátorem musí být kompatibilní s existujícím čerpadlem chladicího systému. Fyzicky musí být typy konektorů (závitové porty pro hadice) a jejich orientace kompatibilní s rozvržením systému. Například a Kompaktní kondenzátor chlazení vody pro indukční vytápění Musí mít nejen správné elektrické specifikace, ale také tvarový faktor, který se hodí do často sešlovaných čtvrtí indukčního vytápění.

Rozmanité průmyslové aplikace kondenzátorů chlazených vodou

Jedinečnými výhodami kondenzátorů chlazení vody z nich činí součást výběru v širokém spektru těžkých průmyslových odvětví. Jejich schopnost zvládnout extrémní elektrická napětí a zároveň zůstat v pohodě podporuje spolehlivost mnoha moderních technologií.

Power Electronics and Renewable Energy

V oblasti obnovitelné energie přeměňují rozsáhlé sluneční a větrné střídače DC napájení na střídavou energii kompatibilní s mřížkou. Tento proces zahrnuje vysoké přepínací frekvence a podstatné zvlněné proudy v kondenzátorech DC-Link. Zde, kondenzátor DC-Link chlazený vodou Jednotky jsou nasazeny, aby byla zajištěna stabilita a dlouhověkost. Manipulují s vysokými zvlněnými proudy, zatímco integrované chlazení je udržuje při stabilní teplotě, zabraňuje tepelnému útěku a zajišťuje desetiletí spolehlivé služby s minimální údržbou, což je zásadní pro vzdálené a nepřístupné instalace, jako jsou na moři.

Procesy průmyslového topení a tání

Indukční vytápění a tání systémů pracují při vysokých frekvencích (od KHz do MHz) a velmi vysokých úrovní výkonu (často do megawattů). Kondenzátory nádrže používaných v rezonančních obvodech těchto systémů jsou podrobeny obrovským proudům a intenzivním elektromagnetickým poli. An Průmyslový kondenzátor chlazení vody pro tání pec je speciálně vytvořen pro toto drsné prostředí. Jeho robustní konstrukce a efektivní chlazení zabraňují dielektrickému rozpadu při extrémním elektrickém a tepelném napětí, což umožňuje nepřetržitý provoz ve slévácích a kovových závodech pro tání, kování a tepelné kovy.

Lékařské a vědecké vybavení

Vysoce výkonné aplikace nejsou omezeny na těžký průmysl. Zařízení, jako je magnetická rezonance zobrazování (MRI) stroje a akcelerátory částic, vyžadují extrémně stabilní a výkonné elektrické systémy. Kondenzátory chlazení vody se používají v gradientních zesilovačích a RF zesilovačích takového zařízení, kde jejich stabilita a spolehlivost jsou neelegovatelná pro zajištění přesné diagnostiky a vědeckých měření.

Srovnávací analýza: chlazení vody vs. chlazení vzduchu pro kondenzátory

Abychom skutečně ocenili hodnotu kondenzátorů chlazených vodou, je nezbytné přímé srovnání s tradičními vzduchem chlazenými metodami. Rozdíly jsou podstatné a mají dopad téměř na každý aspekt návrhu a provozu systému.

Následující tabulka nastiňuje klíčové rozdíly mezi těmito dvěma metodikami chlazení:

Jak ukazuje tabulka, volba není o tom, co je všeobecně lepší, ale což je vhodnější pro konkrétní aplikaci. Chlazení vody je jednoznačnou volbou pro posunutí hranic moci a spolehlivosti.

Doporučené postupy instalace, údržby a integrace systému

Správná instalace a pečlivá údržba jsou prvořadá k realizaci plné výhody a dlouhověkosti vodohodnosti. Zanedbávání těchto aspektů může vést k únikům, ucpávání, korozi a katastrofickému selhání.

Správné instalační techniky

Mechanická montáž musí být bezpečná, ale neměla by narušit kryt kondenzátoru, protože to může stresovat svary a těsnění. Je zásadní sledovat hodnoty zadaného točivého momentu výrobce pro jakýkoli montážní hardware. Instalatérské spojení vyžadují pečlivou pozornost. Použijte vhodná těsnění (např. O-kroužky, podložky) a vyhýbejte se nadměrnému utajení armatur, které mohou poškodit porty. Kondenzátor by měl být umístěn tak, aby mohl být vzduch snadno očištěn z jeho vnitřních kanálů během plnění systému. V ideálním případě by přístavy měly být orientovány svisle nahoru. Chladicí smyčka by měla zahrnovat filtr pro zachycení částic, které by mohly ucpat úzké vnitřní průchody kondenzátoru.

Probíhající údržba a monitorování

Je nezbytný plán preventivní údržby. Chladicí kapalina by měla být pravidelně kontrolována na kvalitě, včetně hladiny pH, elektrické vodivosti a přítomnosti inhibitorů. Degradovaná chladicí kapalina může vést k vnitřní korozi a pokovování, což drasticky snižuje účinnost chlazení a může způsobit elektrické šortky. Systém by měl být pravidelně proplachován a doplňován čerstvým, vhodným chladicím kapalinem (např. Deionizovaná voda s antikorozními přísadami). Pravidelně kontrolujte všechny hadice, svorky a armatury na známky opotřebení, praskání nebo úniků. Sledování teploty vstupu chladicí kapaliny a opouštění kondenzátoru může poskytnout cenné diagnostické informace; Rostoucí delta-t (teplotní rozdíl) může naznačovat snížený průtok v důsledku ucpávání nebo problému čerpadla nebo zvýšenou tvorbu tepla ze samotného kondenzátoru, což signalizující potenciál blížící se selhání.

Odstraňování problémů s běžnými problémy v systémech chlazených vodou

I při dokonalém designu a instalaci mohou nastat problémy. Pochopení toho, jak diagnostikovat běžné problémy, je klíčem k minimalizaci prostojů.

Identifikace a řešení úniku chladicí kapaliny

Únik je nejbližší a zjevný režim selhání. Pokud je detekována chladicí kapalina, musí být systém okamžitě zavřen, aby se zabránilo poškození elektrických složek. Vizuálně zkontrolujte všechna externí připojení a tělo kondenzátoru pro zdroj. Drobné úniky při armaturech lze často vyřešit zpřísnutím připojení nebo výměnou těsnění. Pokud je však únik ze samotného tělesa kondenzátoru (trhlina nebo selhání svaru), musí být jednotka vyměněna. Použití testeru tlaku na chladicí smyčce během údržby může pomoci identifikovat pomalé úniky, které nejsou okamžitě viditelné.

Řešení sníženého výkonu chlazení

Pokud kondenzátor běží teplejší než obvykle, kořenová příčina často souvisí s chladicím systémem, nikoli s kondenzátorem. Nejprve zkontrolujte průtok chladicí kapaliny; Ucpaný filtr, selhávající čerpadlo nebo vzduchová vzdušná ve smyčce může vážně snížit tok. Dále zkontrolujte kvalitu chladicí kapaliny; Foulovaná chladicí kapalina s vysokou vodivostí nebo biologickým růstem může ukládat stupnici na vnitřních površích a působí jako tepelný izolátor. Vnější výměník tepla (chladič) by měl být také zkontrolován, aby se zajistilo, že účinně odmítá teplo do prostředí (např. Není ucpan prachem). Pokud jsou všechny tyto vyloučeny, může kondenzátor selhat, což se projevuje jako zvýšení ekvivalentního odporu řady (ESR), který generuje více tepla pro stejný proud. Měření ESR kondenzátoru to může potvrdit.

Budoucnost technologie chlazení kondenzátoru

Vývoj Kondenzátory chlazené vody Probíhá, poháněno neúnavnou poptávkou po vyšší moci, menší velikosti a větší spolehlivosti. Budoucí trendy poukazují na integraci inteligentních monitorovacích funkcí přímo do sestavy kondenzátoru. Senzory pro měření vnitřní teploty, tlaku a dokonce i ESR by mohly poskytnout prediktivní údaje o údržbě, upozornit systémové řadiče k hrozícím problémům dříve, než způsobí prostoje. Kromě toho bude výzkum nových dielektrických materiálů s přirozeně nižšími ztrátami a tolerancí s vyšší teplotou bude fungovat synergicky s pokročilými chladicími technikami, aby se vytvořila další generace ultra vysokých kapacitních řešení pro skladování energie. . .
